UPS電源零地電壓過高的問題的處理

UPS電源零地電壓過高的問題的處理

隨著UPS電源的大量應用，用戶安裝的某些負載（例如HP小型機、IBM服務器等），會對UPS輸出零地電壓有較高的要求，一般情況下要求<1V。

但在實際的工程安裝和開機調試時發現，UPS沒開機時測量輸出零地電壓還滿足要求，開機上電后測量UPS的輸出零地電壓會上升，有可能出現零

地電壓超出了要求的范圍。導致設備無法正常工作甚至設備損壞，其原因大致有以下兩點：

　　　1）用戶本身的配電系統達不到要求，當零線排容量偏小時，零線上的電流會造成零線相對地線有一定的電壓差，這樣，在UPS的輸入處，

　　　　 零地電壓就會升高而達不到設備要求；

　　　2）UPS是開關電源，其輸入和輸出端都加裝了EMI抑制電路，由于電感和電容的存在，會造?輸出零線與輸入零線之間存在電壓差，因而造

　　　　 成了輸出零線與地線之間的電壓差。

　為有效地降低輸出的零地電壓，保證負載可以正常上電開機，通常的做法是采用加裝隔離變壓器的辦法，來隔離輸入和輸出之間的電氣連接，

在變壓器副邊零地短接，從而達到降低零地電壓的目的。對于中小功率的UPS，一般采用在其輸出端加裝輸出隔離變壓器；對于三進三出的大功率UPS，一般采用在其旁路輸入加裝旁路隔離變壓器。

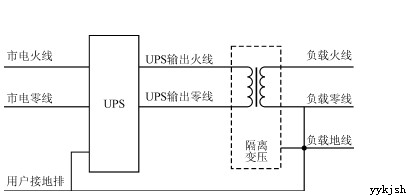

圖1 單相加裝隔離變壓器

圖2 三相加裝隔離變壓器

         該連接方式構成的UPS供電系統不會對電網和負載造成任何負面影響。但應注意不要把負載零線連接到電網零線，同時一定要保證接地排的接

地滿足機房的接地規范并保證可靠性，由于接地排的不可靠可能會造成設備損壞甚至人身傷害。
